STM32 Motor Kontrol Kiti X-NUCLEO-IHM07M1 STMicroelectronics

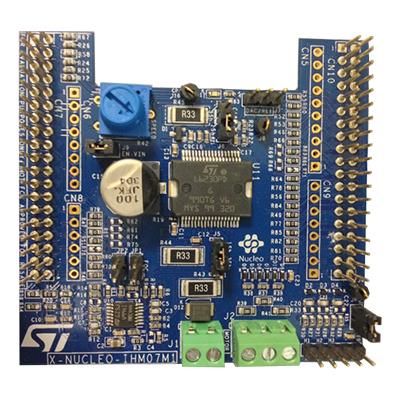

STM32 Motor Kontrol Kiti X-NUCLEO-IHM07M1, STM32 Nucleo için L6230'u temel alan üç fazlı bir fırçasız DC motor sürücü genişletme kartıdır.
STM32 Nucleo kartında kullanılan sürücü, aşırı akım ve termal koruma ile bir PowerSO-36 paketinde (L6230PD) monte edilmiş üç fazlı fırçasız DC motorlar için DMOS tamamen entegre bir sürücü olan L6230'dur. L6230 sürücü, bağımsız akım algılaması sayesinde altı aşamalı ve FOC algoritmaları için optimize edilmiştir.
STM32 Genişletme Kartı X-NUCLEO-IHM07M1 Genel Özellikleri
BLDC / PMSM motorları için 3 fazlı sürücü
Çalışma voltajı 8 V ile 48 VDC arasında
2,8 A çıkış tepe akımı (1,4 A RMS)
100 kHz'e kadar çalışma frekansı
Disipatif olmayan aşırı akım algılama ve koruma
Çapraz iletken koruma
Termal ölçüm ve aşırı ısınma koruması
STM32 Nucleo boardları ile uyumlu
ST Morpho konnektörlerle donatılmıştır
Motor akımını algılamak için 3 shunt ve 1 shunt yapılandırılabilir köprü
Hall / Encoder motor sensörü konnektörü ve devresi
