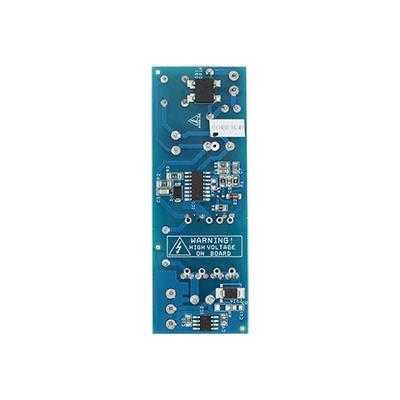

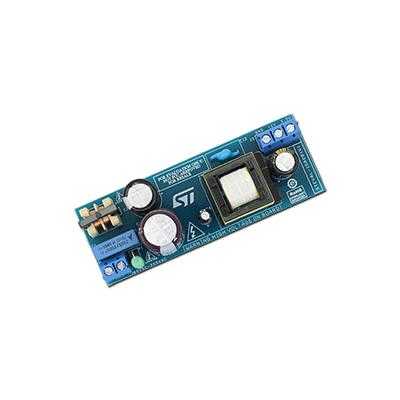

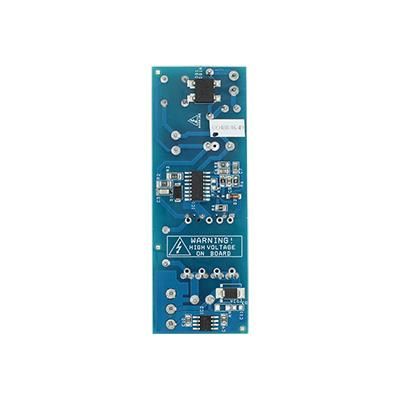

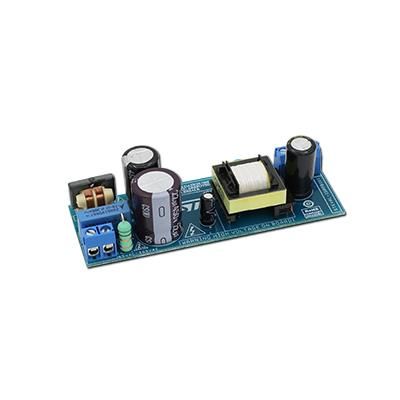

Power Kiti STEVAL-ISA081V1 STMicroelectronics
Power Kiti STEVAL-ISA081V1, bir SMPS (switched mode power supply - anahtarlamalı mod güç kaynağı) demo hazırlama geliştirme kitidir ve geniş bir giriş voltaj aralığında 12 W çıkış verme özelliğine sahip izole bir SMPS'dir.
STEVAL-ISA081V1 SMPS, birincil düzenleme kullanılarak 12 V nominal çıkış voltajı üretir ve yüksek voltajlı bir MOSFET ve PWM kontrol cihazını tek bir pakette birleştiren VIPER26 monolitik konvertörüne dayanır.
Power Kiti STEVAL-ISA081V1 Genel Özellikleri
- Vin: 85 ~ 305 Vrms / f: 45 ~ 66 Hz
- V çıkışı1 : 12 VDC ±% 10, 1 A (3.3 V'ta yüklü değil)
- V çıkışı2 : 3.3 VDC ±% 4, 100 mA
- Maksimum toplam çıkış akımı: 1 A
- Bekleme <120 mW, 230 VAC'de
- Kısa devre: korumalı
- PCB tipi ve boyutu: FR4, tek taraflı 35 35m, 32 x 90 mm
- İzolasyon: izole edilmiş 4 kV / 8 mm
- EMI: EN55022 Sınıfına göre
- RoHS uyumlu
Ürün hakkında ayrıntılı bilgi almak için tıklayın.
