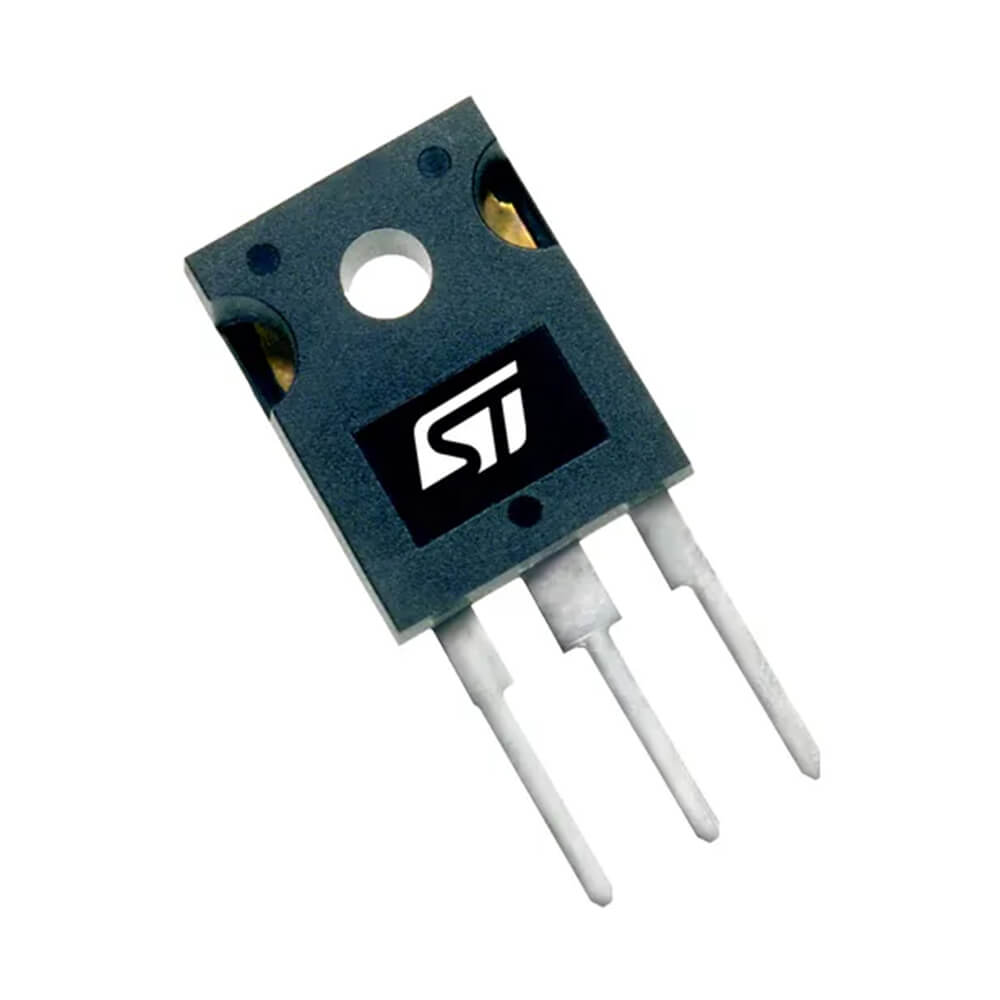

STMicroElectronics tarafından geliştirilen STGW40V60DF ürünü, IGBT modülüdür. V serisi Trench Gate Field-Stop teknolojisi ile üretilmiş olan STGW40V60D yalıtımlı kapı bipolar transistör olarak da tanımlanabilir. TO-247 paketimde kullanıcıların beğenisine sunulan transistör, 20.15x15.75x5.15 mm ölçülerinde olup yüksek akım uygulamaları için idealdir. Dayanım voltajı 600V, kolektör akımı ise 40A düzeyinde olan STGW40V60DF ürünü, kuyruksuz anahtarlama işlevi ile dikkat çeker. Üstelik 175 oC'ye kadar yüksek ısılara dayanıklı olan modül, zorlu koşullarda dahi işlevini yerine getirmeye devam eder. Hem enerji verimliliği hem de dayanıklılık arayanlar için ideal olan STGW40V60DF, yüksek performanslı güç uygulamalarında kullanıma uygundur. Siz de uygulamalarınız için dayanıklı, verimli ve güçlü bir IGBT transistöre ihtiyacınız varsa STGW40V60DF ürününü tercih edebilirsiniz.
STGW40V60DF ürünü genel olarak motor kontrol ve güç dönüşüm sistemlerinde iletim + anahtarlama görevlerini üstlenen yeni nesil bir transistördür. Sunduğu düşük iletim kayıpları ve 80A tepe akımı sayesinde aşırı yükleri tolere edebilen STGW40V60DF ürünü, maksimum güç dissipasyon sayesinde entegre edildiği sistemin daha verimli çalışmasını sağlar. STGW40V60DF özellikleri arasında yüksek verimlilik de vardır. Enerji dönüşümünde yüksek verimlilik sunan başarılı transistör, kısa devre dayanım ve termal direnci ile de benzerlerinden ayrılır. Kuyruksuz anahtarlama özelliğiyle anahtarlama kayıplarının düşük olmasına yardımcı olan ürün, ters akım koruması da sağlar. Sahip olduğu tüm özellikleri ve işlevleri sayesinde güneş enerjisi inverterlerinden elektrikli ev aletlerine, endüstriyel ısıtma sistemlerinden UPS cihazlarına kadar pek çok alanda kullanılır.
STGW40V60DF teknik özellikleri ile güçlü bir IGBT olup pek çok uygulamada ihtiyaçlara çözüm sunar. Modülün kolektör - emiter voltajı 600V olup tepe akımı ICM - 80A, kolektör akımı ise IC - 40A düzeyindedir. VCE değeri 1.8V olan transistörde diyot ileri voltajı 1.5V kadardır. Ürünün anahtarlama enerjisi 1.1 mJ iken toplam anahtarlama süresi ise 142 ns düzeyindedir. Termal direnci 0.53oC/W düzeyinde olan transistörde maksimum güç dissipasyonu ise 283 W kadardır. -55°C ila 175°C arasındaki çalışma sıcaklığı ile zorlu koşullarda kullanıma uygun olan STGW40V60DF ürününde kısa devre dayanımı 10 µs olarak belirlenmiştir. Öte yandan transistör 175oC dahi 33A IC ile etkin olarak çalışabilir. STGW40V60DF ürününün TO-247 paket halinde sunulması ise hem montajını hem de kullanımını kolaylaştırır.
Yüksek güçlü anahtarlama gerektiren pek çok sistem, uygulama, hat ve cihazda kullanılan STGW40V60DF, çok yönlü bir transistördür. STGW40V60DF kullanımı en çok endüstriyel ısıtma sistemlerinde görülür. Örneğin, indüksiyon ocaklarında yüksek frekanslı anahtarlama için STGW40V60DF tercih edilebilir. Bununla birlikte ev tipi solar paneller gibi PV sistemlerinde DC - AC dönüşümünü optimize etmesi için STGW40V60DF ürününden faydalanırız. Dolayısıyla güneş enerjisi inverterleri de bu özel transistörün sık kullanıldığı uygulamalar arasındadır. STGW40V60DF ürününün diğer kullanım alanları ise şöyle sıralamak mümkündür:
Zengin ürün yelpazesi ile dikkat çeken STMicroElectronics markası tarafından üretilen STGW40V60DF, markanın diğer pek çok ürünü gibi uygun fiyatlara sahiptir. Yüksek anahtarlama hızı, dayanıklılık ve düşük kayıp gibi özelliklerine kıyasla bütçe dostu bir çözüm sunan STGW40V60DF ürünü, teknik özelliklerine göre fiyatlandırılır. Öte yandan STGW40V60DF fiyatı, ürünün dayanıklılığı, kullanım alanları ve montaj türünden de etkilenir. STMicroElectronics kalitesiyle geliştirilen bu IGBT transistör modeline Empa Store online mağazası aracılığıyla kolayca ulaşmak mümkündür. Empa Store, STMicroElectronic markasını resmi Türkiye temsilcileri arasında yer alır ve geniş ürün seçenekleriyle dikkat çeker. Dolayısıyla STGW40V60DF alırken ihtiyaç duyabileceğiniz diğer modül, bileşen ve aksesuarlara da göz atabilirsiniz. Sizin de IGBT transistöre ihtiyacınız varda Empa Store aracılığıyla avantajlı koşullarda STGW40V60DF siparişi verebilirsiniz.
DATASHEET ve ürün hakkında detaylı bilgi almak için tıklayın.
