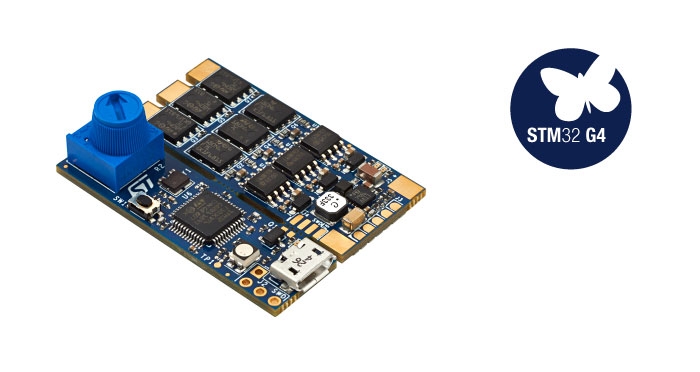

Discovery Kit B-G431B-ESC1 STMicroelectronics

Discovery Kit B-G431B-ESC1, motor sürücü ve kontrol uygulamaları için tasarlanmış bir kit türüdür. Mikrodenetleyici içeren kit elektrikli motorların sürülmesi, kontrol edilmesi, değerlendirmesi gibi aşamaları geliştirmek ve test etmek amacıyla kullanılır. B-G431B-ESC1, L6387 sürücüsü ve STL180N6F7 güç mosfetlerini temel alarak çalışır. Discovery kit, bir ana güç kartı ve ST-LINK/V2-1'e sahip bir ek karttan meydana gelir. Elektronik hız kontrol cihazı özelliğine sahip olan ürün hem sensörsüz FOC algoritması hem de hız regülasyonu ve aktif frenleme fonksiyonu algoritması sayesinde 6 adımdan oluşan hassas bir kontrol gerçekleştirir.

Discovery kit, sürüş ve izleme için kontrol panosundan gelen komut sinyallerini kabul eder. Bu nedenle UART, CAN, PWM gibi çeşitli veri iletişimi arabirimlerine sahiptir. Üzerinde bulunan bir adet potansiyometre ve kullanıcı düğmesi sayesinde kolay bir kullanıcı uygulaması sunar. Birçok alanda kullanma imkanı sunan Discovery Kit B-G431B-ESC1, üstün performansıyla mükemmel bir deneyimin öncüsü olur.

Discovery Kit B-G431B-ESC1 Özellikleri Nelerdir?

B-G431B-ESC1 birçok teknik ve donanımsal özellikleri sayesinde mükemmel sonuçlar verir. Bu özelliklere göz atarak ürünü daha yakından tanıyabilirsiniz.

• Hem sensörsüz hem de 6 adımlı algoritma üretebilen hız kontrolü için tam referans tasarıma sahiptir.
• 6 saate kadar LiPo pil takımına ya da buna eşdeğer DC kaynağına sahip dronlar için üretilir.
• Ayrık N-kanalı 60 V, 120 A STripFET F7 güç mosfetlerine sahip BLDC/PMSM motorlar için 3 fazlı sürücü kartı özelliği bulunur.
• STM32G431CB Arm ® Cortex ® M4 32-bit MCU, 213 DMIPS, 128 Kbyte flash bellek uyumluluğu bulunur.
• 32 Kbyte SRAM, matematik hızlandırıcı ve zengin analog özellikleri bulunur.
• Anakarttan ayrılabilen yerleşik ST-LINK/V2-1 hata ayıklayıcı ve programlayıcı sayesinde yüksek performans sunar.
• Hava soğutmalı özelliğe sahip olmak için pervane ile test edilen çıkış tepe motor akımı maksimum 40 Amper’dir.
• Çok düşük profilli SMD seramik kapasitörler kullanılarak tasarlanır.
• Hall ya da kodlayıcı motor sensörleri desteği sağlar.
• ST motor profil oluşturucu ve ST motor kontrol yazılımı geliştirme kiti tarafından desteklenir.
• 3 şönt modu sayesinde motor akımı algılamasını destekler.
• L6387 entegre kilitleme işlevine sahip, voltajlı yüksek ve alçak taraf sürücüsü bulunur.
• OCP ve OVP özelliğiyle aşırı akım ve aşırı gerilime karşı üstün koruma sağlar.
• NTC özelliği sayesinde termal ölçüm ve aşırı ısınma koruması sunar.
• Herhangi bir standart uçuş kontrol ünitesi ile iletişime hazır halde bulunur.
• Kullanıcı uygulamasını kolaylaştıran potansiyometre ve kullanıcı düğmesi, yardımcı kartta yer alır.
• Kartın 3,3 V seviyesi için yeşil LED ve kullanıcı tarafından yapılandırılabilen kırmızı LED olmak üzere 2 adet LED’i vardır.
• Ürün FR-4 PCB malzemesi ve 8 katmanlı düzen ile tasarlanır.
• Kitin boyutları, ST-LINK parçalı ek kart dahil olarak 30 mm × 41 mm şeklindedir. Ağırlığı ise 9,2 gramdır.
• RoHS sertifikasına uygun olarak üretilir.
• Kartın hedef uygulamaları arasında R/C araçları, elektrikli araba veya tekne için motor sürüşü, İHA insansız hava araçları ön plana çıkar.

Siz de kaliteli ve kusursuz bir deneyim sunan Discovery Kit B-G431B-ESC1 ürününü empastore.com’dan hemen satın alabilir, kontrol uygulamalarını rahatlıkla geliştirebilirsiniz.

Discovery Kit B-G431B-ESC1 Hakkında Sık Sorulan Sorular

B-G431B-ESC1 Hangi Markanın Geliştirdiği Kittir?

Discovery Kit B-G431B-ESC1, STMicroelectronics markası tarafından tasarlanır. Çeşitli geliştirme kartları ve kitleri üreten STMicroelectronics, kaliteli hizmet anlayışıyla ön plana çıkar. Markanın sağlam ve dayanıklı ürünleri uzun ömürlü kullanıcı deneyimi sunar.

B-G431B-ESC1 Hangi Kabloyu Kullanıyor?

B-G431B-ESC1 ürününü bilgisayara bağlamak için, mikro USB ya da UCB-C tipi kabloları tercih etmeniz gerekir. Bu tür bir kabloyla kartı bilgisayara kolay bir şekilde bağlayarak programlama, iletişim sağlama ve güç verme işlemlerini gerçekleştirebilirsiniz. Uygun kablo ile bilgisayara bağladığınız andan itibaren kart otomatik olarak algılanır. Böylece işlemlerinizi zaman kaybetmeden hızlı bir şekilde yapabilirsiniz.

B-G431B-ESC1 Yanında Kablo Geliyor mu?

Ürün ile birlikte herhangi bir kablo gelmez. Kartı bilgisayara bağlamak için uygun kabloyu satın almanız gerekir.

B-G431B-ESC1 Ürünü Orjinal midir?

Bu tür kitlerin verimli çalışması ve doğru sonuçlar vermesi için orjinal olması gerekir. Orjinal ürünler güç tasarrufu sağlayarak hem zamandan hem maliyetten tasarruf etmenizi sağlar. STMicroelectronics tarafından özel olarak geliştirilen B-G431B-ESC1 discovery kiti orjinal bir üründür.
